Руководство пользователя программного обеспечения
«R2. Градостроительный»

ВВЕДЕНИЕ

Настоящий документ является руководством пользователя программного обеспечения «R2. Градостроительный» (далее — Программа, ПО) и предназначен для специалистов в области градостроительного проектирования, архитектуры и технико-экономического анализа территорий.

Руководство содержит описание условий применения ПО, порядок его установки и первоначальной настройки, описание интерфейса и функциональных возможностей, а также порядок работы с основными инструментами Программы.

R2. Градостроительный — настольное (desktop) приложение для автоматизации архитектурно-градостроительного анализа.

Программа позволяет выполнять следующее:

проводить градостроительный анализ с использованием геоданных об окружающей застройке;

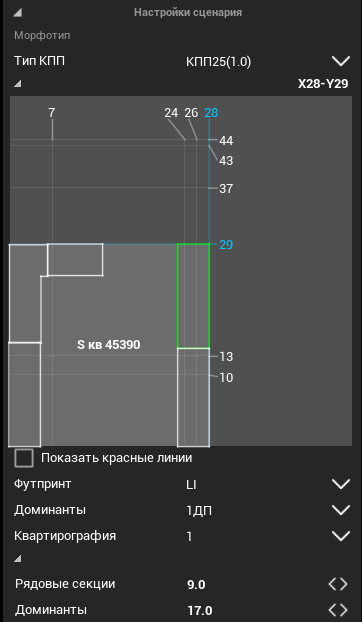

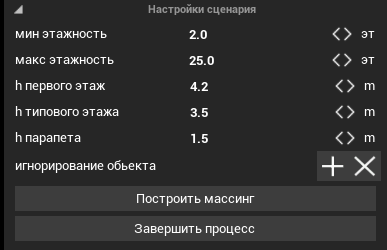

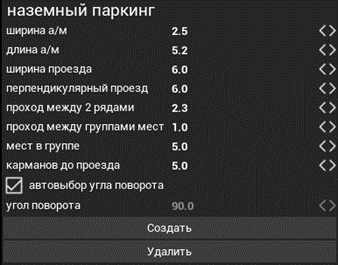

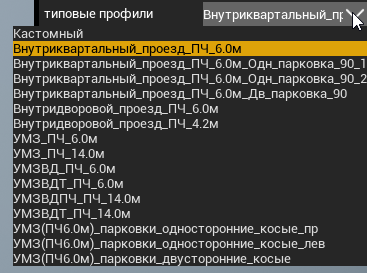

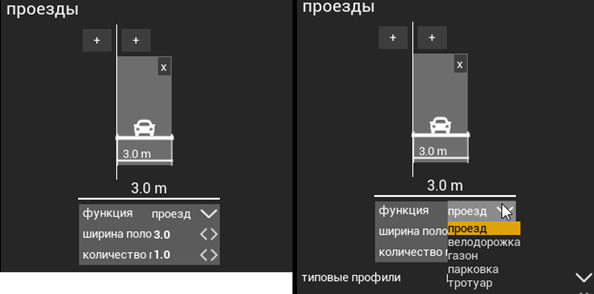

автоматически генерировать варианты размещения зданий, социальных объектов, паркингов и улично-дорожной сети по различным сценариям;
выполнять ручное изменение сгенерированной посадки зданий или создавать полностью ручной вариант размещения;

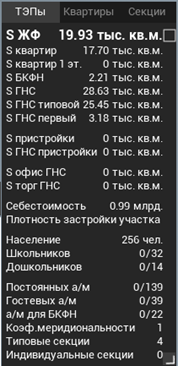

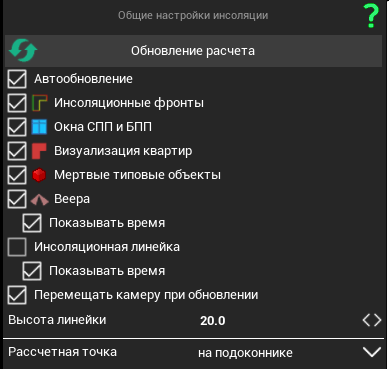

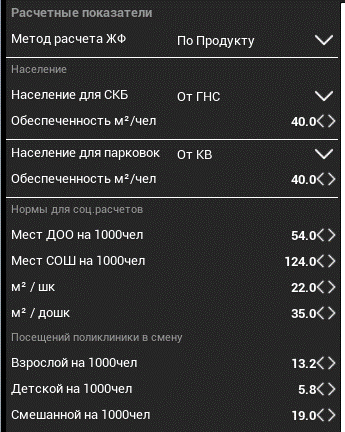

рассчитывать технико-экономические показатели (ТЭП), проводить инсоляционный анализ и формировать статистику квартирографии для сценариев продаж;
использовать редактор типовых элементов и применять нетиповые элементы застройки.

Интеграция с Autodesk Civil 3D позволяет специалистам-проектировщикам использовать Программу для проверочных расчётов инсоляции и ТЭП на последующих стадиях проектирования. Интеграция обеспечивается через опциональный плагин PIKTools.R2.Civil.

УСЛОВИЯ ПРИМЕНЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Для корректной работы ПО «R2. Градостроительный» необходимо выполнение следующих условий.

Системные требования

Минимальные системные требования к рабочему месту пользователя:

Параметр	Требование
Операционная система	Microsoft Windows 10 / 11, 64-разрядная
Оперативная память	от 16 ГБ
Видеопамять	от 2 ГБ
DirectX	установленный DirectX
Место на диске (HDD/SSD)	достаточный объём для хранения рабочих проектов
Сеть	подключение к сети Интернет (для валидации лицензии и загрузки геоданных)

Необходимое программное обеспечение

Для работы основного модуля «R2. Градостроительный» обязательно:

1.Установленное ПО «R2. Градостроительный» (поставляется правообладателем).

2.Действующий файл лицензии (.key), полученный от ООО «ПИК — Технологии».

Дополнительно (опционально):

3.Плагин PIKTools.R2.Civil (поставляется в комплекте с Программой) — устанавливается только при необходимости обмена данными с Autodesk Civil 3D. Для работы основного модуля не требуется.

Примечание: Плагин PIKTools.R2.Civil является опциональным компонентом. Основной модуль R2. Градостроительный функционирует в полном объёме без его установки.

УСТАНОВКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Для корректной работы ПО «R2. Градостроительный» необходимо выполнение следующих условий.

Установка основного модуля «R2. Градостроительный

Установка ПО «R2. Градостроительный» производится автоматически после запуска установочного файла с расширением .exe, полученного от правообладателя.

Если в системе ранее уже была установлена какая-либо версия платформы R2, рекомендуется на время установки закрыть все активные сеансы R2.

Порядок установки:

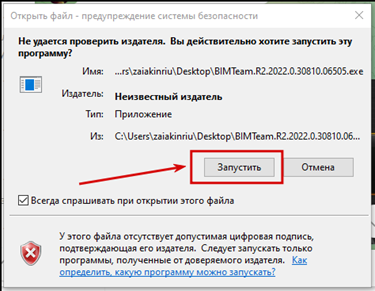

1.Запустить установочный файл (двойной клик). Если система безопасности Windows отобразит предупреждение — нажать кнопку «Запустить» для продолжения.

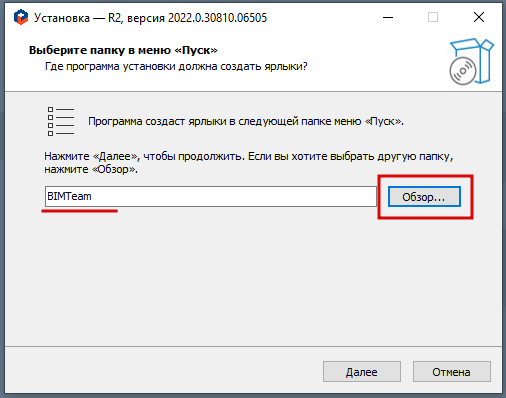

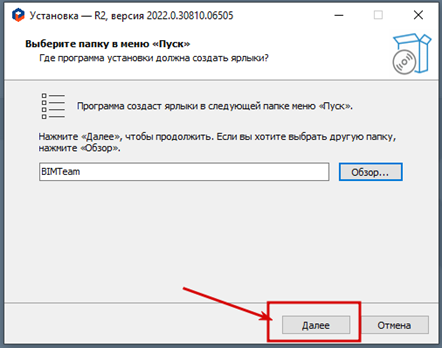

2.В открывшемся диалоговом окне будет предложено задать название папки для ярлыков (по умолчанию — «BIMTeam») и выбрать место размещения в файловой системе. При необходимости изменить параметры, затем нажать кнопку «Далее».

3.Нажать кнопку «Далее» в окне подтверждения параметров установки.

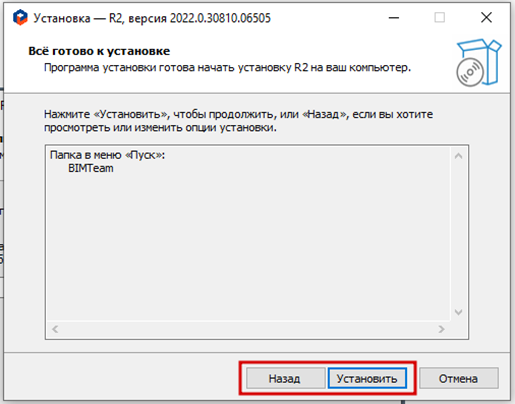

4.Проверить итоговые параметры установки. Если необходимо внести изменения — нажать «Назад» и скорректировать параметры. Если всё верно — нажать «Установить».

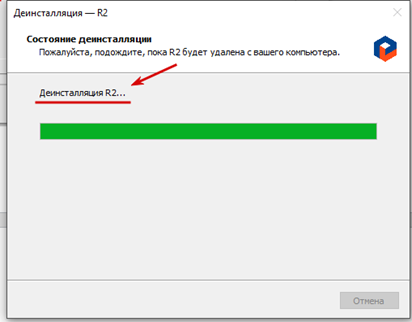

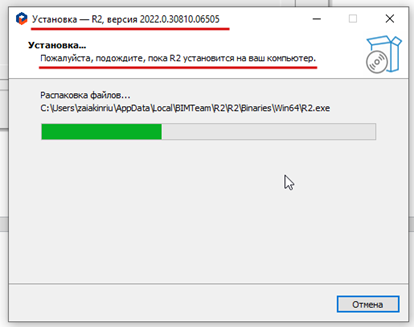

5.Дождаться завершения установки. Если ранее была установлена другая версия R2, процесс начнётся с автоматической деинсталляции текущей версии.

6.По завершении нажать кнопку «Завершить».

ПО «R2. Градостроительный» успешно установлено.

Первый запуск и активация лицензии

Для запуска Программы необходимо раскрыть меню «Пуск», в списке установленных программ найти и нажать ярлык R2 2025.

После запуска отобразится заставка с логотипом платформы R2, после чего загрузится главное окно интерфейса.

При первом запуске Программа выполняет онлайн-валидацию лицензии, обращаясь к серверу лицензирования ООО «ПИК — Технологии». Для этого необходимо подключение к сети Интернет и наличие действующего файла лицензии (.key).

Порядок активации лицензии:

1.Получить файл лицензии (.key) от ООО «ПИК — Технологии» (высылается на электронную почту).

2.При запросе Программы указать путь к файлу лицензии (.key).

3.Дождаться подтверждения активации. После успешной валидации откроется главное окно интерфейса.

Примечание: Лицензия привязана к юридическому лицу (организации-лицензиату), а не к конкретному компьютеру или пользователю. Валидация выполняется онлайн при каждом запуске Программы. При отсутствии подключения к сети Интернет запуск Программы невозможен.

Установка плагина PIKTools.R2.Civil (опционально)

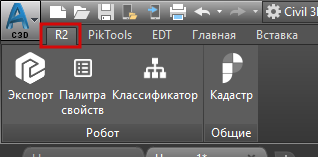

Плагин PIKTools.R2.Civil обеспечивает двусторонний обмен данными между ПО «R2. Градостроительный» и Autodesk Civil 3D. Установка плагина выполняется только при необходимости использования данной интеграции.

Условия для установки плагина:

На рабочем месте установлено ПО Autodesk Civil 3D
Принято решение об использовании интеграции с Autodesk Civil 3D в рабочем процессе

Порядок установки:

1.В комплекте поставки ПО «R2. Градостроительный» найти установочный файл плагина PIKTools.R2.Civil.

2.Закрыть все открытые сеансы Civil 3D

3.Запустить установочный файл и следовать инструкциям мастера установки.

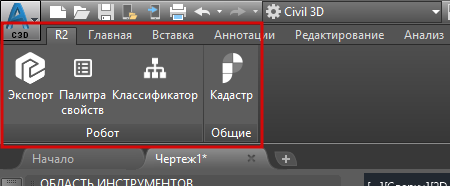

4.После завершения установки запустить Autodesk Civil 3D. Плагин будет доступен в среде Civil 3D.

ОПИСАНИЕ ИНТЕРФЕЙСА

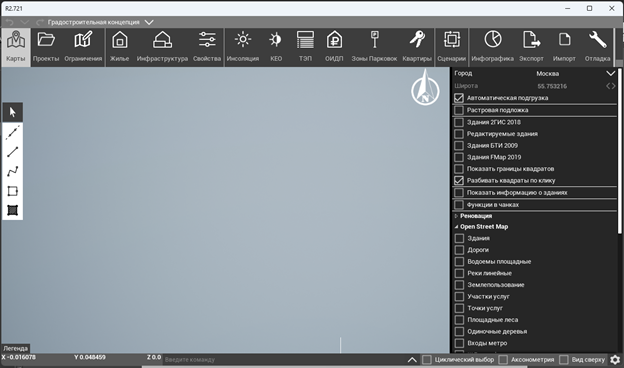

После запуска и успешной активации лицензии открывается главное окно программного обеспечения «R2. Градостроительный».

Главное окно состоит из следующих элементов:

переключатель рабочих пространств — расположен в верхней части экрана; позволяет переключаться между доступными рабочими пространствами;
горизонтальная лента инструментов — расположена ниже переключателя; содержит кнопки вызова функциональных панелей;
виджет настроек инструмента — расположен в правой части экрана; отображает параметры текущего выбранного инструмента;
виджет создания и редактирования примитивов и 3D-объёмов — расположен в левой части экрана.

Для работы с инструментом необходимо нажать на соответствующую кнопку в горизонтальной ленте — откроется виджет с настройками данного инструмента.

Рабочие пространства

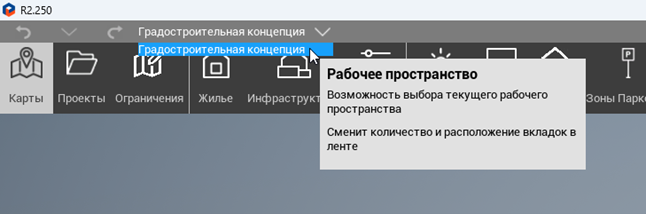

Переключатель рабочих пространств в верхней части экрана позволяет менять режим работы в Программе. Каждое рабочее пространство предоставляет доступ к специализированному набору инструментов и функций. Доступно только одно рабочее пространство «Градостроительная концепция»

Горизонтальная лента инструментов

Горизонтальная лента содержит кнопки вызова всех функциональных панелей Программы. Перечень кнопок в ленте соответствует перечню инструментов, описанных в разделе 6 настоящего руководства.

Виджет создания примитивов

Виджет создания и редактирования примитивов расположен в левой части экрана и предназначен для черчения базовых геометрических объектов: точек, полилиний и замкнутых контуров, создания 3D-примитивов. Созданные примитивы используются совместно с инструментами функциональных панелей.

НАВИГАЦИЯ В РАБОЧЕМ ПРОСТРАНСТВЕ

Управление камерой и навигация по сцене в рабочем пространстве Программы осуществляется с помощью мыши и клавиатуры.

Действие	Управление
Вращение сцены	Зажать ПКМ + перемещать мышь
Перемещение камеры (паннинг)	Зажать колёсико мыши + перемещать мышь
Масштабирование (зум)	Прокрутка колёсика мыши
Выбор объекта	Клик ЛКМ по объекту
Множественный выбор	Зажать Shift + клик ЛКМ по объектам
Исключить объект из выбранных	Зажать Ctrl + клик ЛКМ по объекту
Отмена действия	Ctrl + Z

ОПИСАНИЕ ИНСТРУМЕНТОВ

Доступ к инструментам осуществляется через горизонтальную ленту в главном окне Программы. Каждая кнопка ленты открывает соответствующую функциональную панель с виджетом настроек в правой части экрана.

Инструмент «Карты»

Инструмент предназначен для загрузки, настройки и использования геоданных при проведении архитектурно-градостроительного анализа.

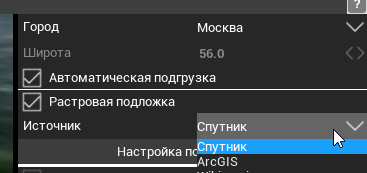

Общие данные. Настройки

Город (список) — выбор населённого пункта. Автоматически привязывает проект к системе координат и и инсоляционной линейке, определяет ГИС-данные выбранной территории. Перечень городов пополняем.

Широта — значение подтягивается автоматически при выборе города. Используется для определения инсоляционной зоны по ГОСТ.

Автоматическая подгрузка (чекбокс) — включает динамическую загрузку слоёв в текущее поле зрения при перемещении камеры.

Растровая подложка (чекбокс) — загружает спутниковые снимки территории в качестве фонового изображения. Источники: Спутник (спутниковые снимки) или ArcGIS (сервис).

Настройка подключения к серверу геоданных

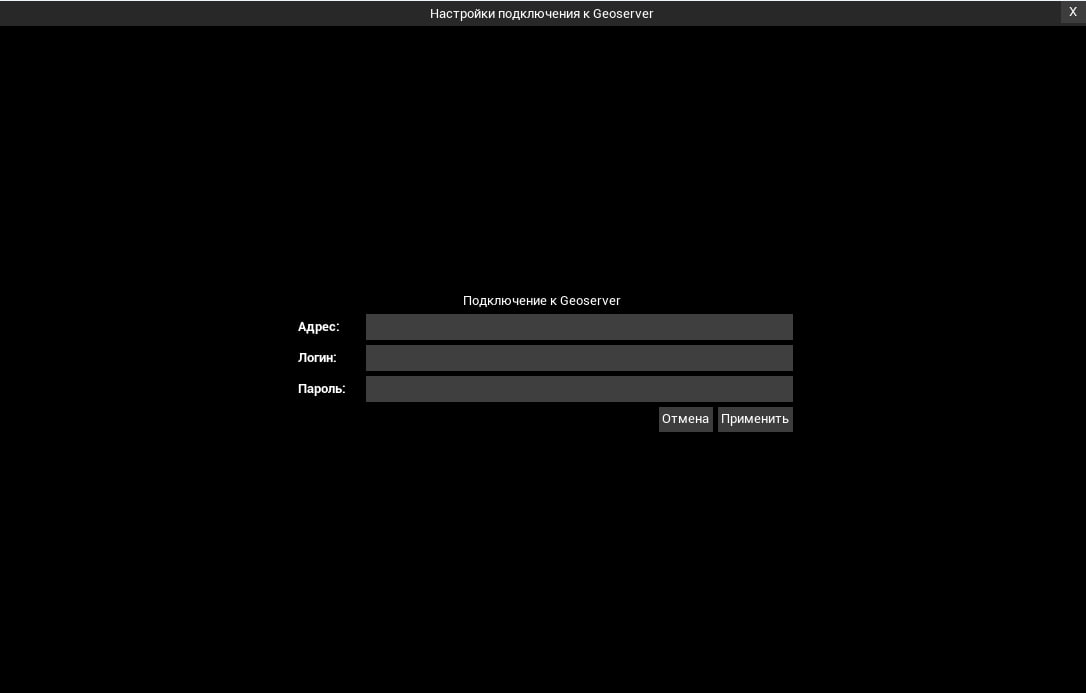

Кнопка «Настройка подключения» открывает диалоговое окно конфигурации сетевого взаимодействия с сервером геоданных (GeoServer).

Адрес сервера — путь к серверу. При работе с внешним или собственным GeoServer необходимо ввести корректный адрес.

Логин и пароль — учётные данные, полученные у поставщика ПО или системного администратора.

Применить / Отмена — кнопки подтверждения или отмены изменений настроек подключения.

Open Street Map. Слои

Для раскрытия списка нажать пиктограмму-треугольник слева от заголовка «Open Street Map». Каждый слой активируется отдельным чекбоксом:

Здания — загрузить и отобразить в рабочем пространстве существующие здания.

Дороги — загрузить и отобразить в рабочем пространстве оси существующих дорог.

Водоёмы площадные — загрузить и отобразить в рабочем пространстве пруды, озера и т. д.

Реки линейные — загрузить и отобразить в рабочем пространстве реки.

Землепользование — загрузить и отобразить соответствующий тип объектов в рабочем пространстве.

Участки услуг — загрузить и отобразить в рабочем пространстве участки землепользования. Тип землепользования указан в свойствах.

Точки услуг — загрузить и отобразить в рабочем пространстве точки, относящиеся к сфере социальных услуг. Отображаются маркерами.

Площадные леса — загрузить и отобразить в рабочем пространстве парки и лесные массивы.

Одиночные деревья — загрузить и отобразить в рабочем пространстве отдельностоящие деревья. Отображаются маркерами.

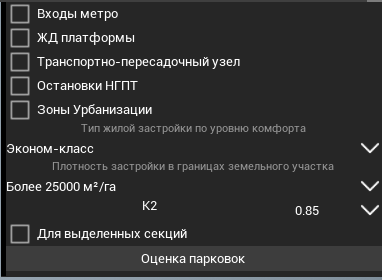

Входы в метро — загрузить и отобразить в рабочем пространстве входы на станции метрополитена. Отображаются маркерами.

ЖД платформы — загрузить и отобразить в рабочем пространстве платформы наземной железной дороги.

Транспортно-пересадочный узел — загрузить и отобразить в рабочем пространстве общественный комплексы, которые обеспечивают пересадку пассажиров с одних видов средств общественного транспорта на другие.

Остановки НГПТ — загрузить и отобразить в рабочем пространстве остановки наземного городского пассажирского транспорта. Отображаются маркерами.

Коэффициент урбанизации — загрузить и отобразить в рабочем пространстве границы зон урбанизации по значению коэффициента. Значение коэффициентов доступны в свойствах объекта.

АГА — показать все проекты архитектурно-градостроительного анализа.

Растровая подложка (пользовательская)

Инструменты для загрузки и позиционирования пользовательских графических файлов:

Создать растровую подложку — открывает диалог выбора файла формата JPEG или PNG. После выбора файл размещается на сцене тремя последовательными кликами: первый задаёт точку вставки, второй — угол поворота, третий — масштаб и окончательное положение.

Снаружи — скрывает часть изображения, находящуюся вне выбранного замкнутого контура.

Внутри — скрывает часть изображения внутри выбранного контура.

Восстановить — возвращает обрезанную подложку к исходному виду.

Примечание: Для выполнения обрезки замкнутый контур должен быть предварительно создан с помощью виджета создания примитивов.

Инструмент «Проекты»

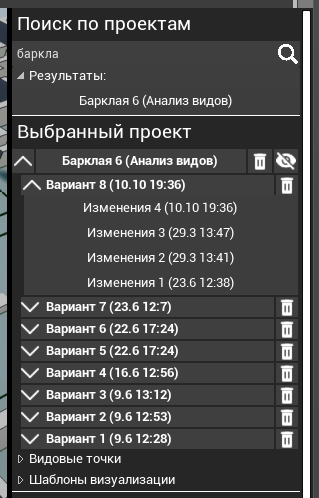

Поиск по проектам

Поисковая строка — поиск проекта по совпадению введённой строки с наименованием.

Выбранный проект — блок с вариантами выбранного проекта и его сохранёнными обновлениями. Доступно скрытие (иконка глаза) и удаление (иконка корзины) проекта или варианта.

Видовые точки (список) — переход на сохранённые в проекте виды. После выбора камера перемещается в сохранённую точку сцены.

Сохранение проектов

Показать паспорт проекта — отображает информацию о проекте.

Имя проекта — поле ввода наименования нового проекта или отображение имени текущего.

Сохранить как новый проект — сохраняет текущую конфигурацию как отдельный проект.

Имя варианта — поле ввода наименования нового варианта или имени текущего.

Сохранить как вариант — сохраняет текущую конфигурацию как новый вариант проекта.

Сохранить изменения — сохраняет внесённые изменения в выбранном варианте.

Действия

Отсоединить все объекты от проекта — извлекает все объекты из текущего проекта (без удаления проекта).

Отсоединить выделенные объекты — извлекает выбранные в рабочем пространстве объекты из проекта.

Инструмент «Ограничения»

Участок

Перед созданием участка рекомендуется настроить параметры автоматического демонтажа объектов в пределах границы:

Остальные здания контекста — удаляет здания окружения, кроме проектируемых.

Проектируемые жилые здания — удаляет новые проектируемые жилые здания.

Здания реновации — удаляет здания, включённые в программу реновации.

Управление участком:

Задать участок — классифицирует предварительно созданную замкнутую полилинию как «Участок» (серая заливка). Активирует участок для сценариев генерации, расчёта ТЭП и анализа.

Убрать участок — снимает классификацию «Участок» с выбранного контура.

Примечание: Для создания участка необходимо предварительно начертить замкнутую полилинию с помощью виджета создания примитивов.

СЗЗ (санитарно-защитные зоны)

Радиус СЗЗ, м — задаёт радиус создаваемой зоны. Значение по умолчанию: 10 м.

Задать источник СЗЗ — создаёт СЗЗ вокруг выбранного линейного или точечного объекта.

Задать контур СЗЗ — создаёт СЗЗ по выбранному замкнутому контуру полилинии.

Удалить СЗЗ — удаляет зону с выбранного объекта или контура.

БКФН

Ширина — ширина объекта (по умолчанию: 10,5 м).

Длина — длина объекта (по умолчанию: 12,8 м).

Шаг — шаг изменения длины через виджеты управления.

Высота — высота объекта (по умолчанию: 3,2 м).

S жилая, % / S БКФН, % — распределение площадей первого этажа.

Включить/выключить виджеты БКФН (чекбокс) — управляет отображением интерактивных ручек для изменения длины.

Поставить БКФН — создаёт объект в указанной точке рабочего пространства.

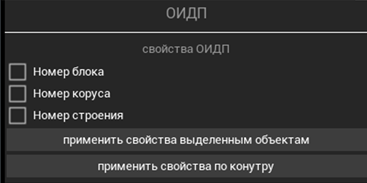

Инструмент «Жилье»

Инструмент предназначен для выбора типовых жилых секций из библиотеки, настройки их параметров и размещения в рабочем пространстве проекта.

БКФН

Ширина — ширина объекта (по умолчанию: 10,5 м).

Длина — длина объекта (по умолчанию: 12,8 м).

Шаг — шаг изменения длины через виджеты управления.

Высота — высота объекта (по умолчанию: 3,2 м).

S жилая, % / S БКФН, % — распределение площадей первого этажа.

Включить/выключить виджеты БКФН (чекбокс) — управляет отображением интерактивных ручек для изменения длины.

Поставить БКФН — создаёт объект в указанной точке рабочего пространства.
